Mesin Pemotong Plasma Oxy-Fuel Gantry Format Besar HZSG5000 4200x12500mm EDGE Connect

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect
Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

Gambar besar :  Mesin Pemotong Plasma Oxy-Fuel Gantry Format Besar HZSG5000 4200x12500mm EDGE Connect

Detail produk:
Tempat asal: Shanghai, Tiongkok
Nama merek: HYZONT
Sertifikasi: CE / ISO 9001
Nomor model: HZSG5000
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: USD 55,800 FOB Shanghai
Kemasan rincian: Kotak kayu lapis / film dibungkus, 5300x2300x1890mm, 3650Kg, cocok untuk pengiriman kontainer
Waktu pengiriman: 50 hari setelah uang muka diterima
Syarat-syarat pembayaran: 100% L/C pada pandangan, T/T
Menyediakan kemampuan: 30 set per bulan
Kontak

Mesin Pemotong Plasma Oxy-Fuel Gantry Format Besar HZSG5000 4200x12500mm EDGE Connect

Deskripsi
Tipe Mesin: Mesin pemotong plasma CNC tipe Gantry dan oxy-fuel model: HZSG5000
Area pemotongan yang efektif: 4200x12500mm pengontrol CNC: Sambungan TEPI
Sumber Daya Plasma: MAKSPRO200 Ketebalan pemotongan plasma: Baja ringan bebas sampah 20mm; menembus 25mm; pesangon 45mm
Ketebalan Pemotongan Bahan Bakar Oksigen: 6-120mm Kecepatan Pemotongan Plasma: 50-5000mm/menit
Kecepatan Pemotongan Bahan Bakar Oksigen: 0-800mm/menit Kecepatan Lari Idle: 0-12000 Mm/menit
Panjang Rel Membujur: 14500mm Rak Pitch: CP6, tingkat akurasi 7
Model Penggerak: Penggerak dua sisi Motor Servo: Servo AC Panasonic A5
Kotak Perlengkapan: Gear box SEW Jerman Kontrol ketinggian: Tegangan busur THC + pengontrol kapasitansi
Perangkat lunak bersarang: FastCAM Pro PLC: DELTA
Komponen listrik: SCHNEIDER Daya Masukan: Sumber plasma 5KW, 50KVA
Tegangan Pasokan: 3x380V / 220V 50Hz Jarak Pengangkatan Obor: 200mm
Akurasi Ketinggian Obor: +/- 1.0mm Akurasi posisi: +/- 0,2mm/10m
Bahan Pemotongan: Baja Ringan, Baja Tahan Karat, Aluminium Lebar Pemotongan Efektif: 4200mm
Panjang Pemotongan Efektif: 12500mm
Menyoroti:

Meja pemotong format besar 4200x12500mm

,

EDGE Connect CNC Controller

,

FastCAM Pro Perangkat Lunak Nesting Otomatis

Mesin Pemotong CNC Plasma dan Oksi-Bahan Bakar Gantry Hyzont HZSG5000

The HZSG5000 adalah mesin pemotong CNC plasma dan oksi-bahan bakar tipe gantry tugas berat yang direkayasa untuk fabrikasi struktur baja, pembangunan bejana tekan, dan galangan kapal. Mesin ini menggabungkan sumber plasma MAXPRO200, pengontrol CNC EDGE Connect, dan stasiun api oksi-bahan bakar pada satu gantry kaku, memotong baja lunak, baja tahan karat, dan aluminium dari lembaran tipis hingga pelat 120 mm.

Mengapa Memilih Mesin Pemotong Gantry HZSG5000

  • Meja pemotong format besar 4200x12500mm - gantry lebar dan rel panjang memproses pelat baja berukuran besar dalam satu pengaturan, ideal untuk galangan kapal dan fabrikasi berat.
  • Pengontrol CNC EDGE Connect - perangkat lunak Phoenix v10, antarmuka mesin EtherCAT, dan CutPro Wizard untuk pengaturan cepat oleh operator baru.
  • Perangkat lunak penempatan otomatis FastCAM Pro - impor DXF, pembersihan CAD, penempatan interaktif dan otomatis, pemotongan umum, dan penjembatan untuk memaksimalkan pemanfaatan pelat.
  • Proses ganda plasma dan oksi-bahan bakar - plasma MAXPRO200 ditambah obor oksi-bahan bakar penyalaan otomatis mencakup rentang pelat 6-120 mm.

Spesifikasi Teknis

ParameterNilai
Tipe mesinMesin pemotong plasma dan oksi-bahan bakar CNC tipe gantry
Pengontrol CNC EDGE Connect (Phoenix v10, EtherCAT, konsol operator lunak)
Sumber daya plasma MAXPRO200
Ketebalan pemotongan plasmaBaja lunak bebas terak 20 mm (3/4"); tembus 25 mm baja lunak / 25 mm tahan karat; terputus 45 mm baja lunak / 45 mm tahan karat
Kecepatan pemotongan plasma50-5000 mm/menit
Ketebalan pemotongan oksi-bahan bakar6-120 mm
Kecepatan pemotongan oksi-bahan bakar0-800 mm/menit
Jarak pengangkatan obor200 mm
Kecepatan lari tanpa beban0-12000 mm/menit
Kesalahan pengaturan kecepatan≤±5%
Akurasi pengontrol ketinggian obor≤±1.0 mm
Akurasi garis memanjang±0.2 mm / 10 m
Akurasi panjang sisi±0.5 mm (1000x1000 mm)
Kesalahan diagonal±0.5 mm
Kesalahan pengembalian titik dasar±0.2 mm
Kesalahan titik persimpangan±0.5 mm

Komponen Mekanik dan Elektrikal

KomponenSpesifikasi

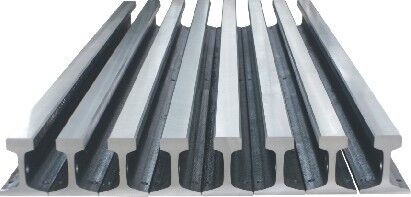

Rel memanjangRel berat dengan rak dan pinion, bahan U71Mn, kapasitas beban ≥10T/m, kekuatan tarik ≥883 MPa
Rel horizontalRel sekrup bola, obor ditransmisikan oleh sabuk baja

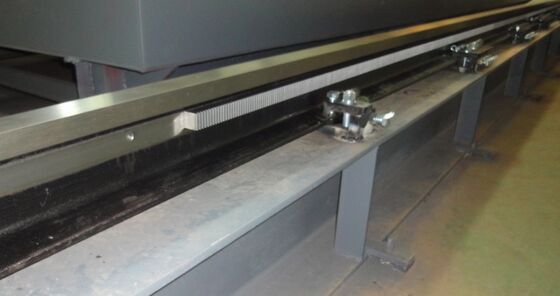

RakTingkat akurasi 7, pitch CP6, akurasi pemesinan 0.02 mm
Model penggerakPenggerak sisi ganda

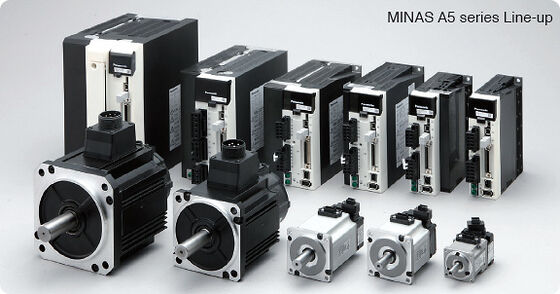

Motor servoServo AC Panasonic A5 (20 bit/putaran, 1,04 juta pulsa, respons 2,0 kHz, IP67, torsi cogging rendah)

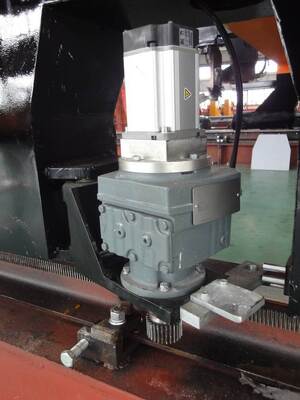

Kotak roda gigiKotak roda gigi SEW Jerman, torsi keluaran tinggi, kebisingan rendah

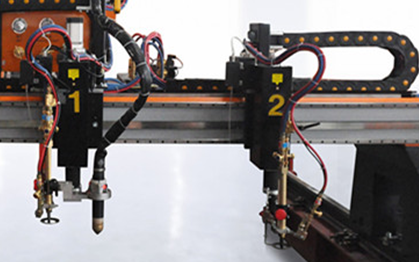

Pembawa obor pemotong2 set
Obor plasma MAXPRO200 ×1, dengan perangkat anti-tabrakan
Obor oksi-bahan bakar2 set, penyalaan otomatis ×2
Pengontrol ketinggianPlasma THC tegangan busur ×1, pengontrol ketinggian obor kapasitansi ×2
Obor penandaObor penanda bubuk seng ×1
PLC / elektrikDelta PLC, komponen elektrik Schneider
Perangkat lunak penempatanFastCAM Pro (Australia), impor DXF, penempatan otomatis, keluaran NC
Pasokan kabel/selangPedrail

Kondisi Kerja

ItemNilai
Tegangan / frekuensi daya suplai3×380V±10% / 50Hz, 220V±10% / 50Hz
Daya input5 KW
Daya sumber plasma50 KVA
Tekanan oksigen pemotongan0.5-0.8 MPa
Tekanan oksigen pra-pemanasan0.4-0.6 MPa
Tekanan gas0.05-0.1 MPa
Jenis gasPropana / Asetilena / LPG
Suhu sekitar0-50 °C
Kelembaban relatif<90% tanpa kondensasi

Kapasitas Pemotongan Efektif

ItemNilai
Area pemotongan efektif4200x12500mm
Lebar pemotongan efektif4200 mm
Panjang pemotongan efektif12500 mm
Panjang rel memanjang14500mm
Panjang rel horizontal5000 mm

Badan dan Struktur Mesin

Badan mesin adalah struktur las tipe kotak yang diproses oleh mesin perencana CNC dan mesin penggiling CNC, kemudian ditemper dan dicat di bilik penyemprotan. Penggerak ganda mengadopsi struktur simetris untuk kekakuan dan kekuatan yang sangat baik, memberikan masa pakai yang lama dengan akurasi yang sangat tinggi. Perjalanan obor horizontal ditransmisikan oleh sabuk baja untuk gerakan yang mulus dan senyap.

Perangkat Lunak: EDGE Connect & FastCAM Pro

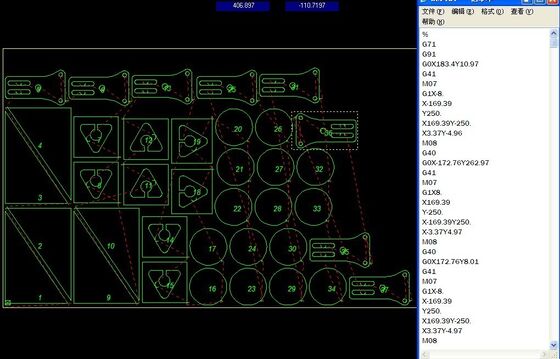

EDGE Connect dengan perangkat lunak Phoenix v10 memberikan pengaturan CutPro Wizard, konsol operator perangkat lunak di layar, panel pemantauan proses yang dapat dikonfigurasi, dan komunikasi terintegrasi dengan kontrol ketinggian plasma dan obor untuk kualitas pemotongan ahli. Perangkat lunak penempatan FastCAM Pro mengimpor file DXF, melakukan pembersihan CAD, penempatan interaktif dan otomatis, pemotongan umum dan penjembatan, serta mengeluarkan kode NC untuk pengontrol yang berbeda.

Gambar Produk

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Syarat Komersial

ItemNilai
HargaUSD 55.800 FOB Shanghai
Waktu produksi50 hari setelah uang muka diterima
Syarat pembayaran100% L/C saat dilihat
Paket5300×2300×1890 mm / 3650 Kg
Instalasi dan pelatihan1 teknisi sekitar 10 hari, USD 200/hari
Validitas30 hari

Catatan: untuk mesin pemotong tipe gantry kutipan ini tidak termasuk pondasi instalasi rel, meja pemotong, dan gantungan pedrail. Set lengkap gambar instalasi disediakan untuk pembeli setelah menerima uang muka.
