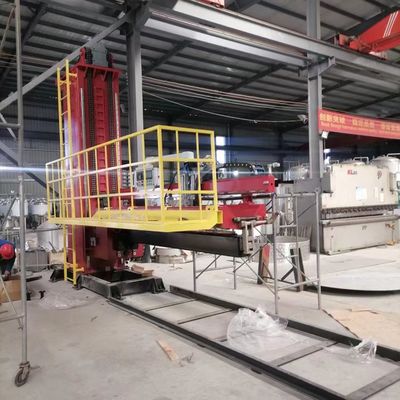

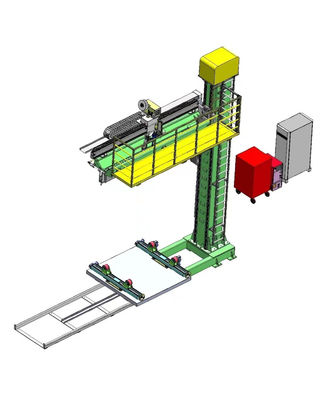

Tekanan Kapal Seam lurus Mesin Las Otomatis Plasma + TIG Proses Las 10mm

Kondisi benda kerja:

1Diameter benda kerja: Φ100mm Φ5000mm

2Panjang benda kerja: ≤ 3500mm (termasuk panjang lempeng penghapus busur di setiap ujung)

3Bahan: baja tahan karat, paduan titanium, dll.

4. Ketebalan dinding: 1,2 ∼ 10 mm

2Proses pengelasan:

1) Proses pengelasan plasma digunakan untuk ketebalan 3-10mm, yang dapat mencapai pengelasan sisi tunggal dan pembentukan sisi ganda;

2) Pengelasan TIG digunakan untuk ketebalan kurang dari 3 mm;

3) Baja tahan karat dengan ketebalan 10mm membutuhkan beveling, dan tepi tumpul bevel adalah 5mm, sudut bevel adalah 35° di satu sisi;

4) Proses pengelasan TIG digunakan ketika ketebalan kurang dari 3mm atau permukaan penutup peleburan ulang TIG digunakan.

gas pelindung: Untuk las plasma, ada beberapa saluran gas pelindung las. Gas plasma umumnya menggunakan argon murni 99,99%,dan stainless steel plasma dan TIG pengelasan pistol pelindung gas menggunakan 95% argon + 5% hidrogen untuk mendapatkan pembentukan las yang lebih baik dan warna pelindung. Gas penutup tarikan dan gas perlindungan belakang menggunakan argon murni 99,99%. Semua gas untuk las paduan titanium menggunakan argon kemurnian tinggi

Fitur sistem las plasma:

1) Dengan kemampuan penetrasi yang kuat, tidak diperlukan beveling untuk ketebalan pelat kurang dari 10mm, yang sangat mengurangi waktu persiapan sebelum pengelasan.

2) Energi busur terkonsentrasi, zona yang terkena panas las kecil, dan deformasi las kecil.

3) Kecepatan pengelasan cepat, dan plasma membutuhkan waktu 4-5 kali lebih singkat daripada pengelasan busur argon manual.

4) Kemampuan mengulangi yang sangat baik.

5) Kolom busur memiliki kekakuan tinggi dan menggunakan efek lubang kecil untuk mencapai pengelasan sisi tunggal yang stabil dan pembentukan sisi ganda.

6) Elektrod menyusut di muncung, yang tidak mudah tercemar dan terbakar.

7) Kualitas pengelasan baik dan banyak bahan dapat dilas.

8) Plasma busur memiliki kontrol yang baik dan penyesuaian, dll
